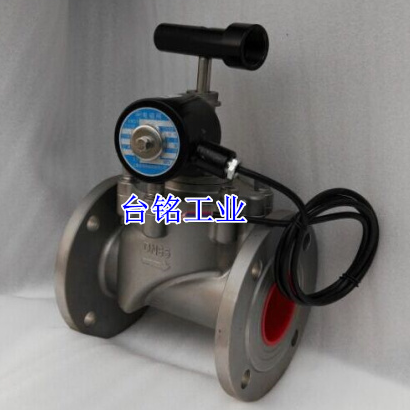

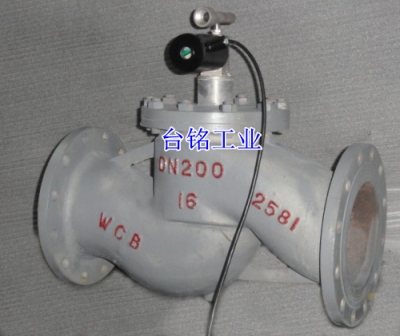

燃气紧急切断阀

燃气紧急切断阀产品概述：

燃气紧急切断阀是燃气管道的安全快速切断装置，与燃气泄漏报警器系统连接远程自动紧急切断气源确保用气安全，符合燃气事故处理要求，满足安全管理规范，燃气紧急切断阀按控制方式可分为常闭型燃气紧急切断阀和常开型燃气紧急切断阀，阀体材质有铸钢和不锈钢。

（1）常闭型燃气紧急切断阀系列产品属工业级供电时手动复位开阀、断电阀门自动关闭且开关状态自保持的隔爆型防爆电磁阀；当电磁阀供电+手动复位、阀门处于开启状态，发生燃气泄漏、报警器报警给电磁阀断电，阀门会自动关闭，开阀需电磁阀供电状态+手动复位开启。

（2）常开型燃气紧急切断阀系列产品属工业级手动复位关阀、交（直）流电脉冲驱动关阀且开关状态自保持的隔爆型防爆电磁阀；当燃气发生泄漏、报警器报警给电磁阀通电时，阀门自动关闭。开阀需经人工手动复位。

燃气紧急切断电磁阀使用范围：

工业炉窑、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、消防报警系统等城市或工厂易燃易爆介质切断；当发现事故隐患时快速切断，及时制止事故发生。

燃气紧急切断电磁阀特点：

阀关闭后在通电或断电都不会自动开启，需手动拉开，保持打开状态，节能、安全；不锈钢阀芯，性能稳定；瞬间通电、快速切断；零泄漏。

燃气紧急切断阀技术参数：

阀体材质：不锈钢（304、316、316L）、铸钢

公称通径：DN1-DN800mm

原理结构：直动式，分步直动式

流体介质：天然气、石油液化气、瓦斯、沼气、油等

介质温度：-40℃、-10~+80℃、+200℃

控制方式：常开（通电关闭，手动复位）；常闭（断电关闭，通电+手动复位）

公称压力：0-0.1MPa、0.6MPa、1.6MPa、2.5MPa

标准电压：AC220V、DC24V、DC12V

电气接口：G1/2、NPT1/2、G3/4、NPT3/4等

连接方式：法兰、螺纹、焊接

泄漏量：零泄漏

燃气紧急切断阀工作原理：

【常闭型】

在平常工作中阀门处于开启状态，线圈处于通电状态。当泄漏事故发生时，或异常断电时，线圈瞬间断电，动铁芯分离，连杆失去支撑，在弹簧和活塞重力的作用下，快速关闭主阀口，切断燃气源，并进入自锁状态，再次通电，阀门仍处于关闭状态，不会自动打开。当需阀门打开时，先拧开防护罩，需人工将拉杆拉起到位，并再次通电；电磁阀自锁，管网恢复正常供气。

【常开型】

在平常工作中阀门处于开启状态，线圈处于断电状态，不消耗电能。当泄漏事故发生时，报警器向线圈输入电源，动铁芯吸合，连杆失去支撑，在弹簧和活塞重力的作用下，快速关闭主阀口，切断燃气源，并进入自锁状态。此时撤去电源，阀门仍处于关闭状态，不会自动打开。当工作人员处理完事故，拧开防护罩，线圈无电后，需人工将拉杆拉起，管网恢复正常供气。

带信号反馈功能燃气紧急切断阀原理：

当阀打开时，信号公共线和开信号线接通；当阀关闭时，信号公共线和关信号线接通，随时能观测到电磁阀是否处于正常工作状态，由PLC系统自动控制，在电磁阀的通断都会反馈给PLC系统一个电源信号反馈。
